——软件介绍——

软件模拟炼油厂常减压车间的整体场景，包括脱盐罐、常压塔、减压塔、加热炉等设备；在软件中，首先通过视听结合的方式，让学生对整个常减压车间工艺控制流程进行了解。然后在此基础上，进行一系列的设计、实施、调试等操作。

实验底层数据依托高精度建模技术构建，学生在电脑上能进行自动控制系统设计，同时将设计进行验证和调试。

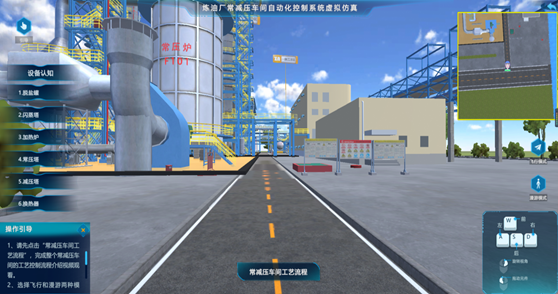

被控对象认知

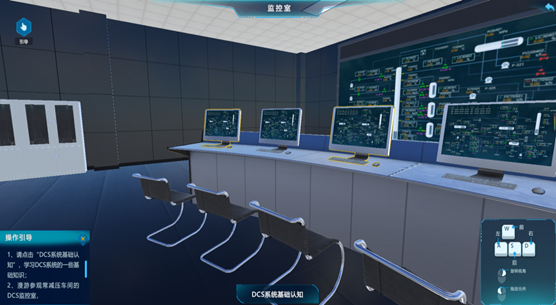

控制系统认知

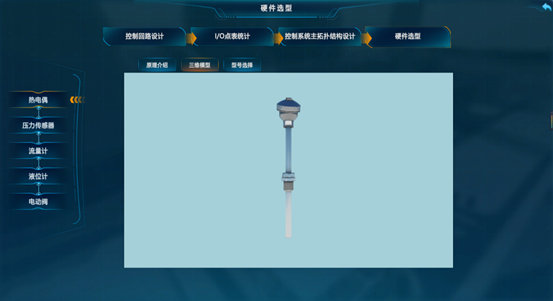

硬件选型

 软件设计

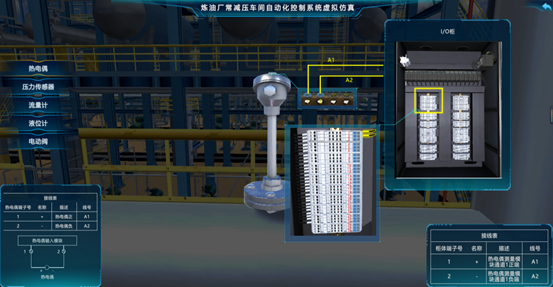

设备接线

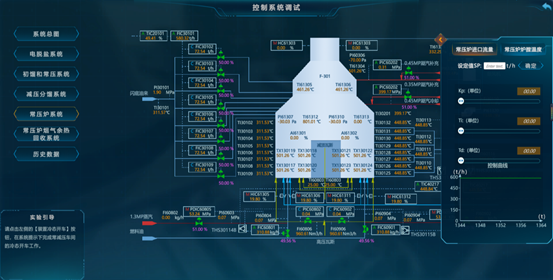

PID参数调节

——软件特点——

炼油厂常减压车间自动控制系统虚拟仿真设计以某500万吨年产量常减压车间为原型进行系统仿真，根据真实设备照片、运行数据采集表，进行三维模型搭建、数学模型的开发。通过三维仿真技术可从部分到整体全面了解整个常减压车间中的设备布局结构、工艺控制流程等，学生以第一人称视角进行全场漫游更有很临其境的感觉，轻松学习自动控制系统设计的相关知识。

该软件完整性高。实验紧贴现实，将自动控制系统设计的各重点环节牢牢抓住。从需求分析开始，经过方案设计，设计实施，到最后设计验证及调试，完美契合工业现实，实验完整度高，能实实在在让学生学习并实践整个常减压车间设计流程。

实验趣味性强，参与度高，为学生创设了亲身参与实践的情景，具有获取知识、激发兴趣、追求真相、遵循理论原理等的教育功能。

实验采用循序渐进式教学，从易到难，由部分到整体，循序渐进的引导学生进行探索式学习，让学生操作体验感层层递进，有升级打怪的感觉，获得成就感。

——教学与实训内容——

常减压车间自动控制系统设计需求分析

I/O点表统计

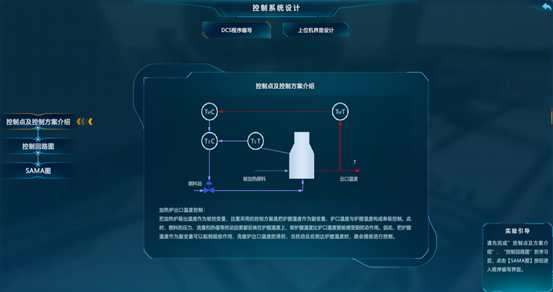

控制回路图设计

硬件选型

软件设计

仪表安装

DCS控制器安装

设备接线

常减压车间装置冷态开车

PID参数设置
