——软件介绍——

本虚拟仿真软件项目共设计了“基础实验”、“微网设计及运行”和“故障仿真”三个教学模块。实验整体采用由浅入深的方式：通过对光伏、风机和储能的基本实验操作，让学生了解光伏、风机和储能的基本原理和运行特性；在此基础上开展微电网的设计、运行及能量管理，包括微电网容量配置、策略制定、能量管理和参数设计；最后让学生身临其境，置身微电网场景中进行故障分析和处理。通过上述实验内容的实施，使学生对微电网规划设计、能量管理及运行控制方法与典型故障有更深入的理解和认识。

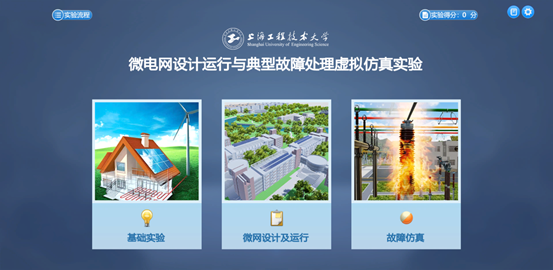

图 软件界面

——软件特点——

规划设计：学生可以校园的负荷情况跟微电网搭建的规则，在三维场景中，进行光伏、风机、储能的安装，形成微电网方案。 然后进行能量管理策略选择与制定、微电网运行状态观测与讨论。学生选择不同场景（光照强度、风速），制定微电网能量管理策略，通过对比不同场景下能量管理策略的异同，加深对微电网运行过程的认知。

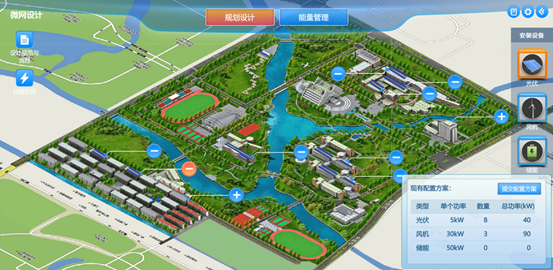

图 规划设计界面

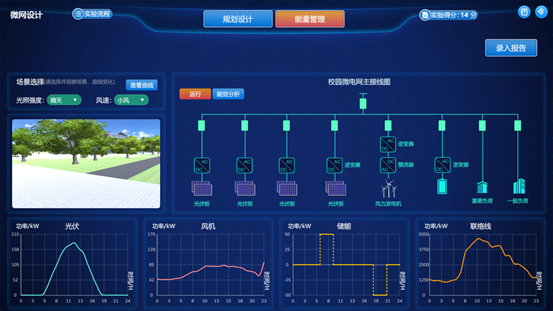

图 能量管理界面

故障仿真：该内容涵盖了微电网主要发生的四种典型故障，具体包括主网失电故障、光伏绝缘故障、蓄电池故障、汇流箱故障。故障处理难以通过实际的微电网实验室实现，通过虚拟仿真软件，学生可以对在虚拟校园三维场景中模拟实际工程类操作，包括主网失电倒闸操作、绝缘异常检测方法、蓄电池故障排除、红外热像仪应用，进一步加深对微电网技术应用的理解。

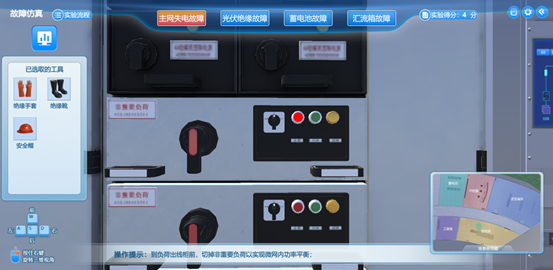

图 主网失电故障

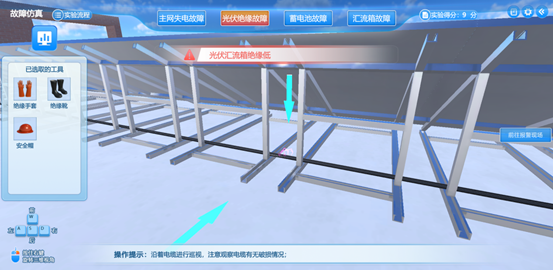

图 光伏绝缘故障

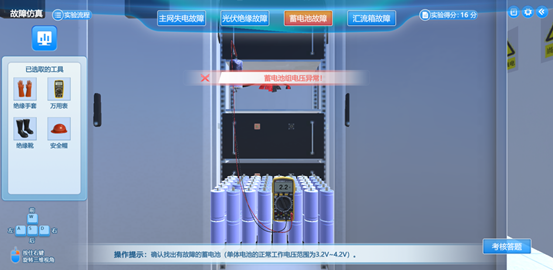

图 蓄电池故障

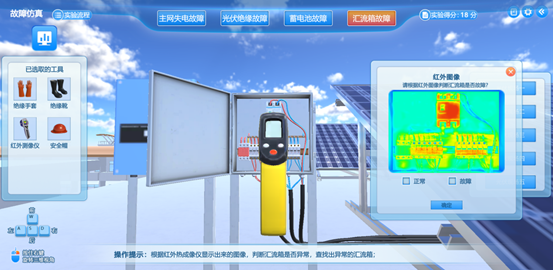

图 汇流箱故障

——教学与实训内容——

光伏伏安特性

光伏MPPT控制

风机功率特性

风电MPPT控制

储能基础实验

微电网规划设计

微电网能量管理

主网失电故障

光伏绝缘故障

蓄电池故障

汇流箱故障
