——实验特点——

分布式发电与智能微电网：本项目针对分布式发电与智能微电网实验教学内容复杂、抽象的特征，采用“情景式”、“互动式”、“探索式”教学方法，将理论与实践相结合，构建了海岛、工业园区两类典型微电网工程环境，通过分布式电源与储能设备容量配置，能量管理，控制器参数设计，扰动、模式切换等实验操作，观察和分析实验现象，使学生全面理解和掌握微电网相关理论、技术与方法。

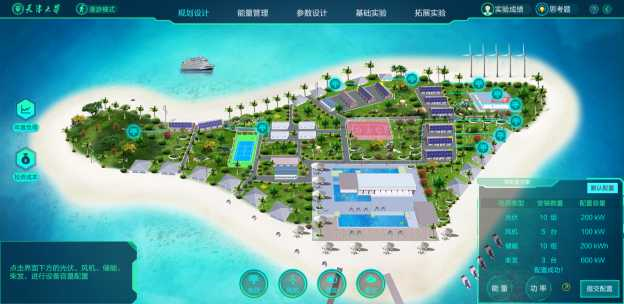

搭建微电网：本虚拟仿真实验在预设参数范围内，学生可自主地进行光伏、风机、储能、柴发的安装，构建微电网。系统根据分布式发电设备容量与负荷水平之间的关系，反馈微电网能量缺额与功率缺额，学生可根据缺额值对设备配置方案进行修改，直到所设计微电网能够达到功率与能量平衡，同时，系统也会给出整个微电网的投资成本，学生根据投资成本进一步完善规划设计方案。

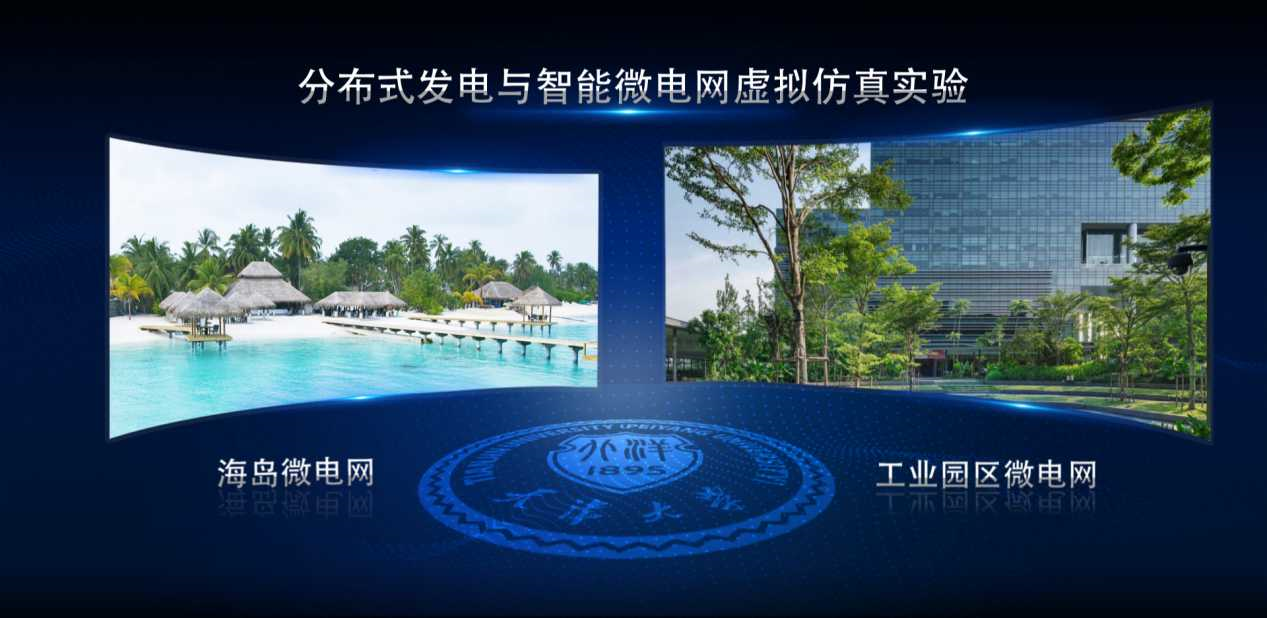

多尺度变结构多场景：本虚拟仿真实验具有独立型海岛微电网与并网型工业园区微电网两种典型场景。规划设计步骤以年为尺度，考虑设计方案是否满足功率平衡和能量平衡。能量管理以天为尺度，考虑微电网运行控制策略。参数设计以暂态时间为尺寸，考虑不同参数对微电网运行的影响。

——实验原理——

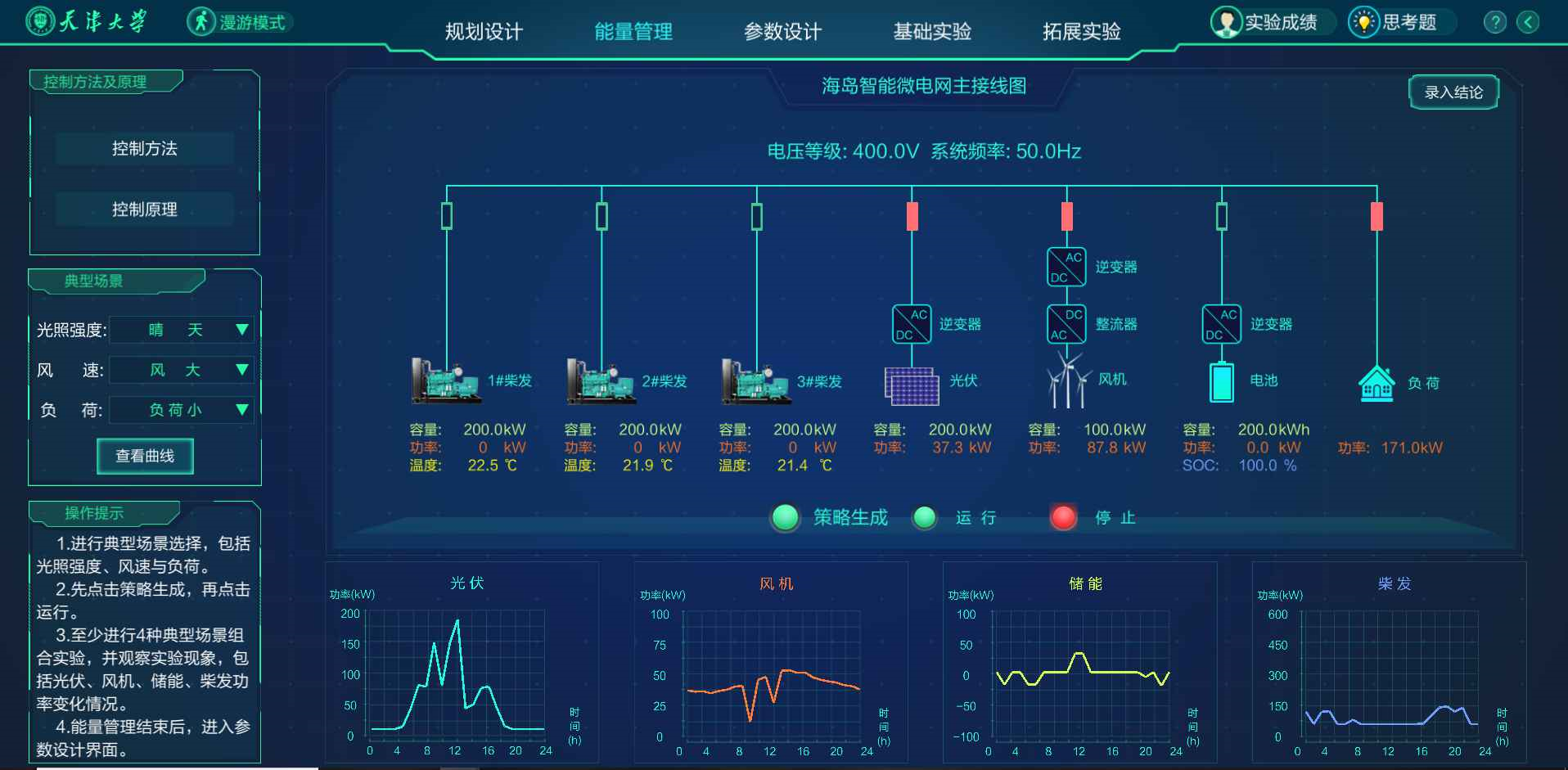

本虚拟仿真实验项目以独立型与并网型两类微电网的建设、运行为主线，将微电网规划设计、能量管理、运行控制全过程进行综合设计，将各过程相关基本理论、基本操作、设备结构等知识贯穿于操作全过程。其中规划设计原理包括：微电网功率与能量平衡原理，投资成本计算原理；能量管理原理包括：独立型微电功率平滑控制策略原理、柴油机最短运行时间控制策略原理、微电网协调运行控制策略原理，并网型微电网经济运行控制策略原理、联络线功率平滑控制策略原理等；运行控制原理包括光伏、风机恒功率控制原理、电压频率控制原理、最大功率追踪控制原理、微电网运行模式平滑切换原理等。

本项目依托实际微电网工程，所构建微电网的组成结构与设备类型均以实际微电网为准，光伏、风机、柴发、储能、逆变器、控制室等微电网设备的外观、功能、特性与实际装置一致，微电网规划设计、能量管理、运行控制过程与实际微电网相同，核心要素仿真度达到90%。

本项目知识点包含以下5个：

(1) 微电网规划设计方法，包括功率平衡原则和能量平衡原则

(2) 微电网能量管理方法，包括分布式电源、储能等控制策略

(3) 微电网控制器参数设计方法

(4) 微电网运行模式切换方法

(5) 光伏、风机、储能、柴发运行原理与动态特性

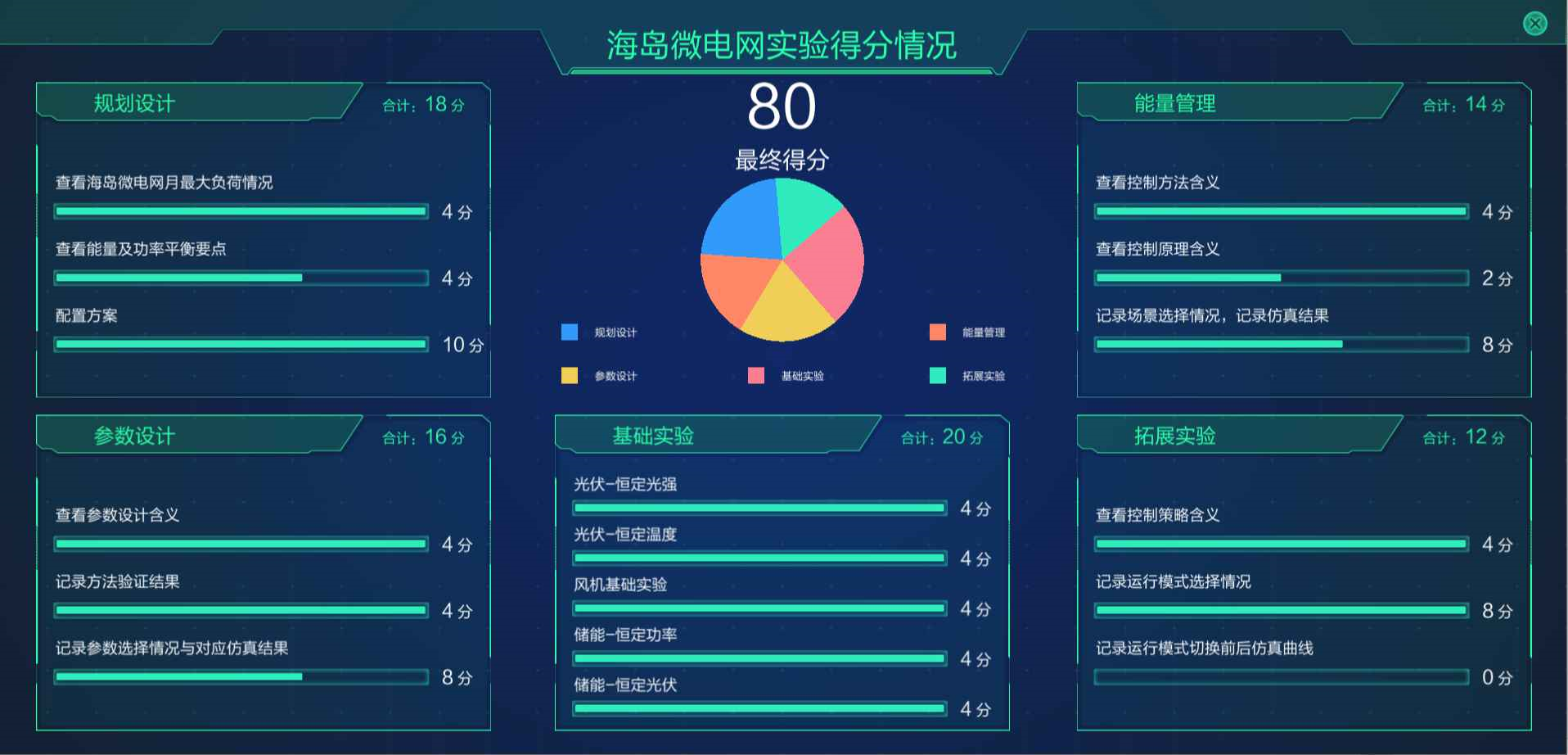

在整个虚拟仿真实验中，学生需要阅读每个模块对应的实验原理，并根据系统提示完成操作。系统会根据学生实验任务的正确性、有效性以及尝试次数进行评分。完成全部实验步骤后，点击实验成绩，系统给出实验操作得分，如图24所示，点击思考题，填写答案后提交。学生可自行导出实验报告，指导教师对实验结论与思考题进行评阅，并给出实验课程最终成绩。

——运行配置——

最低配置

CPU：酷睿i5 8代以上 主频：2.4GHz及以上

内存：16G 以上

网卡：千兆网卡

显卡：英伟达系列显卡，GTX1060以上

系统：win7 64位及以上。

显示：要求分辨率为1920x1080。

硬盘：30GB硬盘空间

推荐配置

CPU：酷睿i7 9代以上 主频：2.4GHz及以上

内存：32G 以上

网卡：千兆网卡

显卡：英伟达系列显卡，GTX2060以上

系统：win10 64位及以上。

显示：要求分辨率为1920x1080。

硬盘：30GB硬盘空间
