——软件介绍——

控制与PLC虚拟仿真软件平台以真实PLC控制系统为原型,采用仿真技术构建虚拟实验台,实验台对象采用三维虚拟与数学模型相结合的仿真模式。保留門_控制部分的编程软件与硬件,使控制编程训练环节仍然完整。PLC控制与虛拟实验台结合,构成半实物仿真或全虛拟仿真。在软件上设计完整的实验流程、并穿插相关设备知识讲解,使学生达到更好的实验效果。

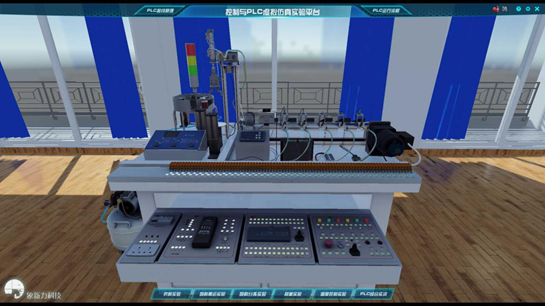

图1 实验场景

——实验特点——

1.用三维场景体现出PLC实验台,并以动画的形式展示工艺过程,第一人称的操作体验,用户体验感强。

2.用公司自主研发的仿真支撑平台 algdesinger实现仿真调度,如实时操作,优化控制。

3.保留了PLC和西门子博图编程环境,PLC与三维软件实时通讯,学生根据实验台设备动作情况调试PLC程序,以达到学会编写PLC程序的目的。

4.实验前有接线环节，同时还有评分系统,老师可以根据学生的评分评估学生的掌握情况。

5.可实现全虛拟仿真或半实物仿真。

6.双屏展示三维界面和PLC编程界面,更方便学生学习。

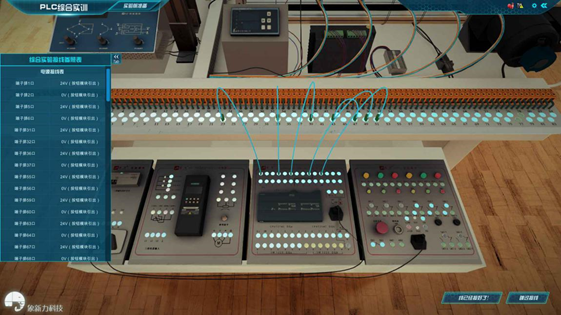

图2 PLC控制接线界面

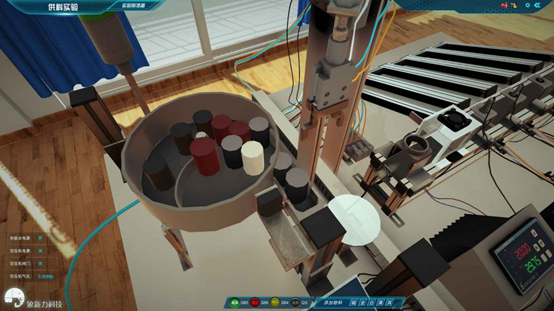

图3 PLC供料实验

——教学与实训内容——

物料搬运实验

物料分拣实验

称重实验

PID调节实验

变频器调节实验

三相异步电机实验

PLC顺序逻辑控制实验

PLC运动控制实验

PLC接线实验

PLC原理学习实验

——运行配置——

最低配置

CPU：酷睿i5 8代以上 主频：2.4GHz及以上

内存：16G 以上

网卡：千兆网卡

显卡：英伟达系列显卡，GTX1060以上

系统：win7 64位及以上。

显示：要求分辨率为1920x1080。

硬盘：30GB硬盘空间

推荐配置

CPU：酷睿i7 9代以上 主频：2.4GHz及以上

内存：32G 以上

网卡：千兆网卡

显卡：英伟达系列显卡，GTX2060以上

系统：win10 64位及以上。

显示：要求分辨率为1920x1080。

硬盘：30GB硬盘空间
